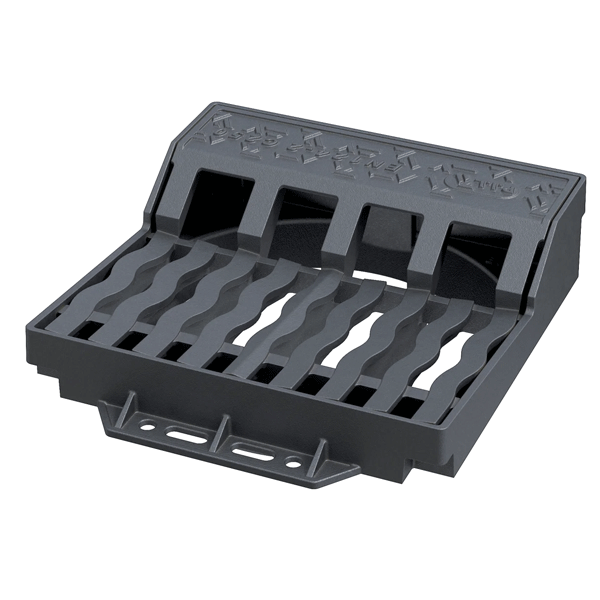

L'avaloir à grille C250 en fonte ductile P.I.L. (modèles GAAC et GATC) est un équipement spécialement conçu pour s'intégrer le long des trottoirs afin d'évacuer les eaux pluviales.
Plus communément appelé bouche d'égout, cet équipement double action combine une grille au sol et une ouverture verticale intégrée à la bordure. Sa fonction essentielle est d'assurer une absorption massive et immédiate des eaux de pluie pour éviter la formation de flaques dangereuses et l'inondation des voies.
Certifiée Classe C250 pour une force de contrôle supérieure à 25 tonnes, cette gamme est parfaitement adaptée au Groupe 3 de la norme EN124, c'est-à-dire les zones de caniveaux ou les bordures qui longent les voies de circulation.
Le grand point fort de la solution P.I.L. est qu'elle s'adapte sans aucune modification aux bordures normalisées de l'infrastructure routière : le modèle GAAC épouse parfaitement les bordures de Profil A, tandis que le modèle GATC s'ajuste sur les bordures de Profil T.

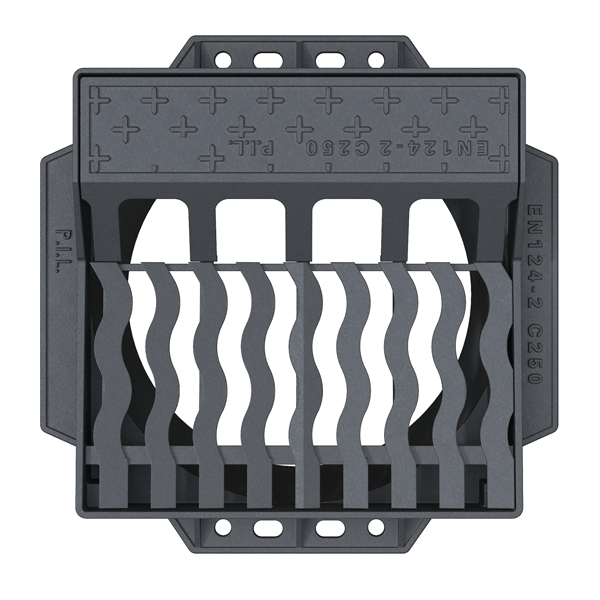

Grâce à son design innovant à barreaux sinusoïdaux, elle capte l'eau à 100% tout en restant sécurisante.
Garantissez un drainage parfait de vos bordures de routes avec une solution conforme et ultra-performante : commandez vos grilles avaloirs P.I.L. GAAC et GATC dès maintenant !
Grand pouvoir d'évacuation : le design unique associant l'avaloir vertical de bordure et les barreaux à profil sinusoïdal casse le flux d'eau pour guider le ruissellement à 100% dans le collecteur, assurant une efficacité hydraulique maximale.
Conformité parfaite NF P 98-340 : pas besoin de découper ou d'adapter les bordures existantes sur le chantier. Le modèle GAAC s'intègre naturellement sur les bordures de Profil A et le modèle GATC sur les Profils T, garantissant une finition propre et alignée.
Sécurité mécanique de la fonte ductile : la structure en fonte EN-GJS-500/7 encaisse sans faillir les charges lourdes répétées des bus ou véhicules frôlant les trottoirs, éliminant tout risque de rupture de la grille.
Mise en œuvre simplifiée : grâce aux zones d'ancrage intégrées directement sur le cadre, la prise avec le béton de scellement est immédiate et durable, ce qui évite au cadre de bouger ou de générer des nuisances sonores avec le temps.
Large diamètre de passage : avec une cote de passage de 405 mm de diamètre, l'accès aux réseaux reste idéal pour le passage des tuyaux d'hydrocurage et des caméras d'inspection des services d'assainissement.
| Référence | Dimension A | Dimension B | Dimension H | Dimension h | Cote de passage | Surface d'avalement |
|---|---|---|---|---|---|---|
| GAAC - Profil A | 510 mm | 600 mm | 130 mm | 80 mm | ∅ 405 mm | 9,5 dm² |
| GATC - Profil T | 510 mm | 600 mm | 187 mm | 77 mm | ∅ 405 mm | 10,2 dm² |

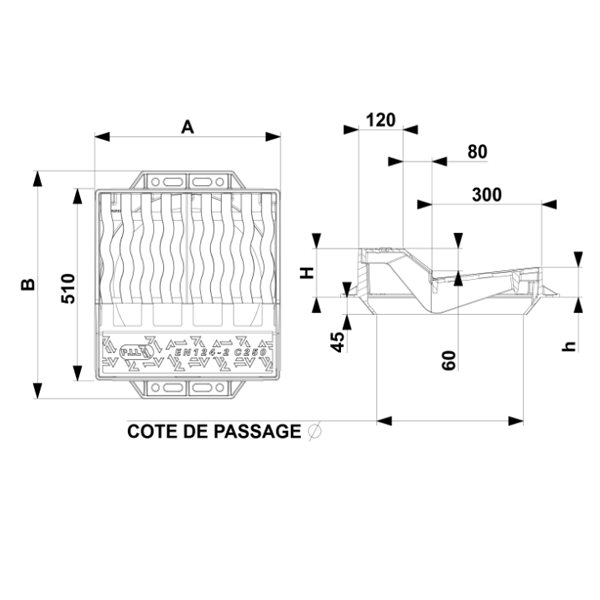

Se référer au schéma technique, photo n°5.
Classe de résistance : conforme à la norme européenne harmonisée EN 124-2/2015 (Classe C250), développée pour résister à une force de contrôle supérieure à 25 tonnes.
Matériau haut de gamme : entièrement coulée en fonte ductile de nuance EN-GJS-500/7 conformément à la norme EN 1563.

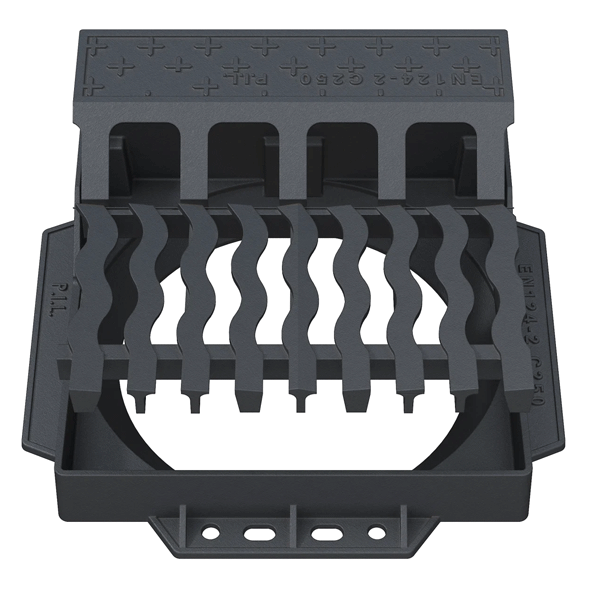

Conception et intégration : dispositif monobloc comprenant une grille avaloir articulée et un cadre carré doté d'une rehausse verticale adaptée aux profils de bordures selon la norme NF P 98-340.
Ancrage optimal : le cadre en fonte est équipé de zones d'ancrage moulées en usine pour garantir un scellement parfait et durable dans le béton de voirie.
Performances hydrauliques : équipée de barreaux à profil sinusoïdal pour maximiser l'évacuation des eaux pluviales.
Revêtement protecteur : finition de surface par peinture noire standard.
Conformité : fabrication encadrée au sein de sites industriels certifiés ISO 9001 et ISO 14001.
Zone d'installation réglementaire : destinée au Groupe 3 (caniveaux ou bordures s'étendant au maximum à 0,5 m côté voie et à 0,2 m côté piéton) ainsi qu'aux groupes inférieurs.
P.I.L. est un acteur majeur et de référence dans la fabrication d'équipements en fonte destinés à l'aménagement urbain et aux VRD (Voirie et Réseaux Divers). Fort de son savoir-faire, ce fabricant fournit des solutions robustes et conformes aux normes européennes (notamment la norme EN 124), essentielles pour sécuriser et garantir le bon fonctionnement des réseaux souterrains. Nous vous proposons une sélection de leurs produits, conçus pour la gestion des eaux et des accès enterrés :
