Goujon d'ancrage à expansion Spit FIX3 pour béton non fissuré - M12 x 160 mm - boîte de 20

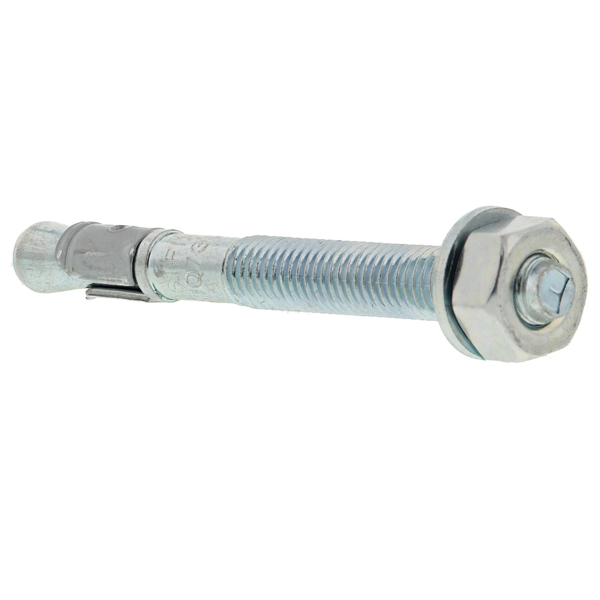

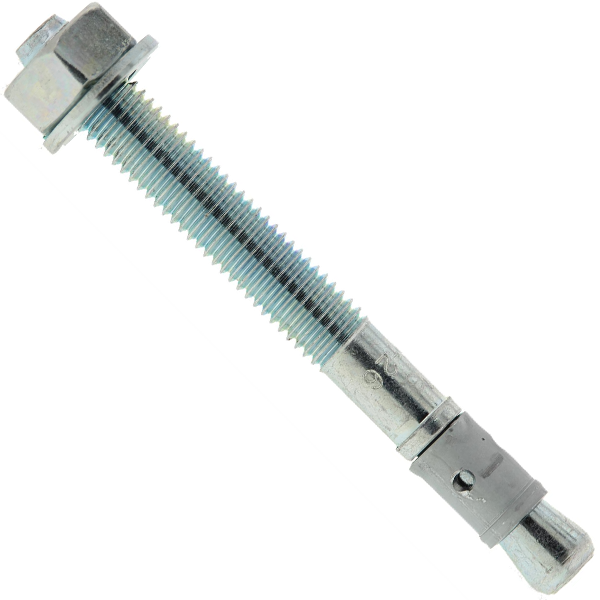

Goujon d'ancrage à expansion Spit FIX3 pour béton - M12 x 160 mm
Code : 671550-1
(pas encore de note)

Placez ce goujon d'ancrage Spit FIX3 dans votre maçonnerie pour créer un point d'ancrage très performant.

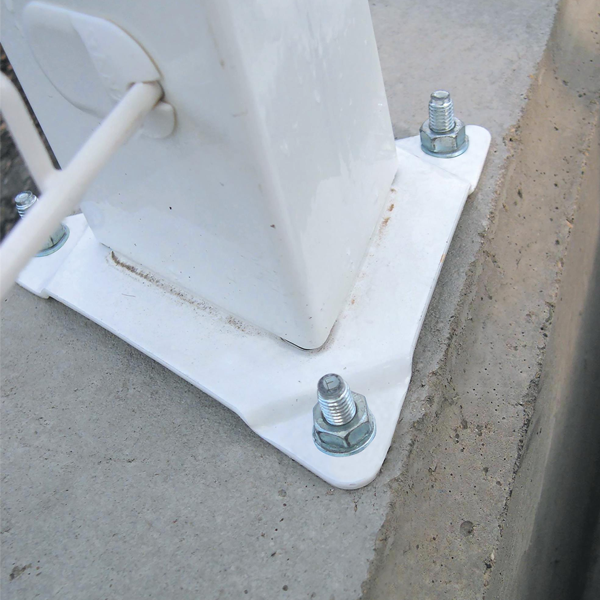

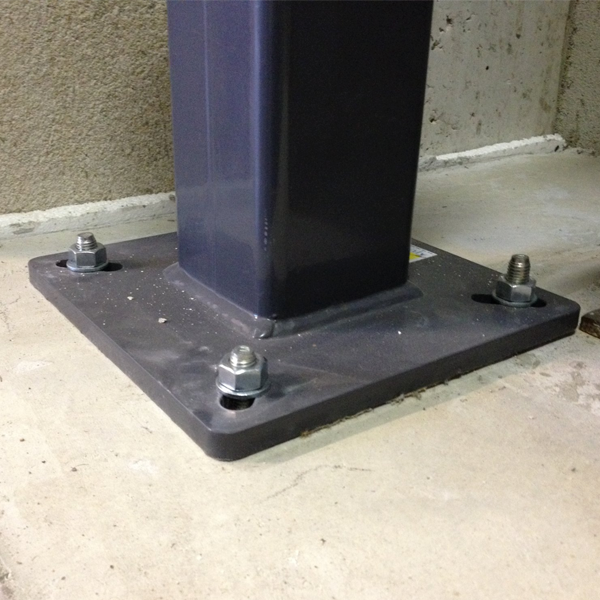

Fournie avec un écrou et une rondelle prémontés, cette cheville lourde à expansion vous permet de réaliser le montage d'une construction métallique ou en bois, de fixer des consoles ou équerres, de monter votre charpente, et bien d'autres utilisation dans le béton non-fissuré.

Très facile à mettre en place, le goujon dispose d'un filetage total pour offrir plus de flexibilité, et une expansion très facile à mettre en œuvre.

Tous nos produits sont vendus neufs.
Conditionnement
1 unité
Loading...

Points forts

  • 30% de performance en plus grâce à sa fabrication, garantissant une très grande résistance du montage
  • Totalement fileté pour plus de polyvalence
  • Se met en place très rapidement avec une expansion très simple
  • Nombreuses applications possibles grâce à sa grande efficacité

Description

Ce goujon d'ancrage Spit FIX3 vous permet d'obtenir une installation très robuste et fiable.

  • Cheville à expansion par vissage à couple contrôlé.
  • ETE option 7 : utilisation dans le béton non-fissuré.
  • Expansion rapide grâce à la conception améliorée du clip.
  • Angle de cône réduit pour une meilleure distribution de la charge.
  • Filetage total assurant une plus grande amplitude de serrage.
  • Avec écrous et rondelles déjà montés.
  • Conditionnement : boîte de 20 unités.

Exemples d'applications :

  • Montage charpentes et poutres en bois et en acier.
  • Rails de guidages d'élévateurs.

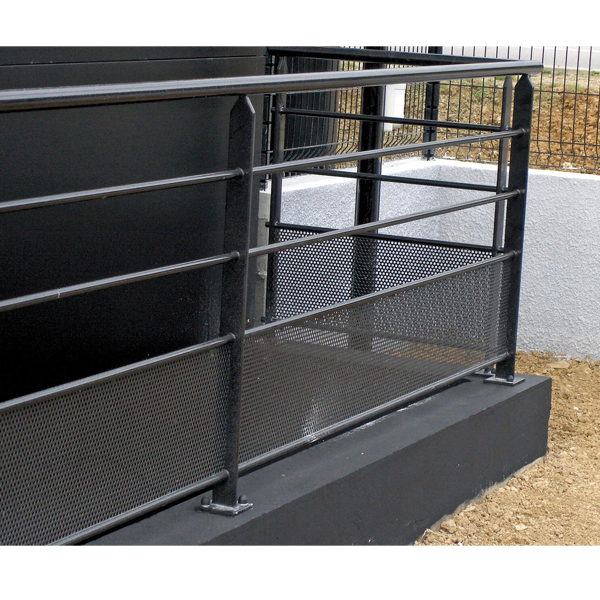

  • Portes portails industriels.

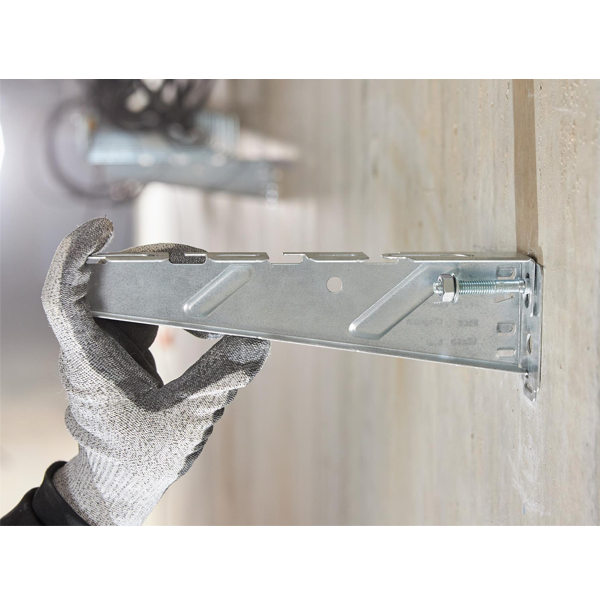

  • Chemins de câbles, consoles et équerres métalliques.
  • Installation de climatisation, ventilation et chauffage.

Caractéristiques techniques :

Dimensions :

Diamètre cheville 12 mm
Diamètre de perçage 12 mm
Longueur cheville 160 mm
Epaisseur minimale du matériau de base 100 mm
Profondeur minimale d’ancrage 50 mm
Profondeur maximale d’ancrage 65 mm
Epaisseur maximale pièce à fixer 85 mm
Distance minimale en bord de dalle 100 mm
Distance minimale entre fixations 100 mm
Diamètre de dégagement 14 mm
Profondeur minimale de perçage 75 mm
Dimensions de la clé pour chevilles 19 mm
Diamètre du filetage métrique M12

Composition :

Corps du goujon Façonné à froid, NFA 35-053 / Zinc électro-galvanisé (5 µm).
Douille Façonnée à froid, NFA 35-231
Ecrou Classe de résistance de l'acier 6 ou 8, ISO 898-2
Rondelle Acier, NF E 25513
Filetage Acier zingué

Performances :

Couple de serrage 50 N.m
Charge recommandée en cisaillement sur béton non fissuré C20/25 15.64 kN
Charge recommandée en traction sur béton non fissuré C20/25 8.5 kN

Caractéristiques

Diamètre
12
Longueur
160
