Goujon d'ancrage à expansion Spit FIX3 pour béton non fissuré - M20 x 170 mm - boîte de 10

Code : 838992-1
Long. 165 mm - Boîte de 10 Ép. maxi pièce à fixer : 50-25 mm
(pas encore de note)

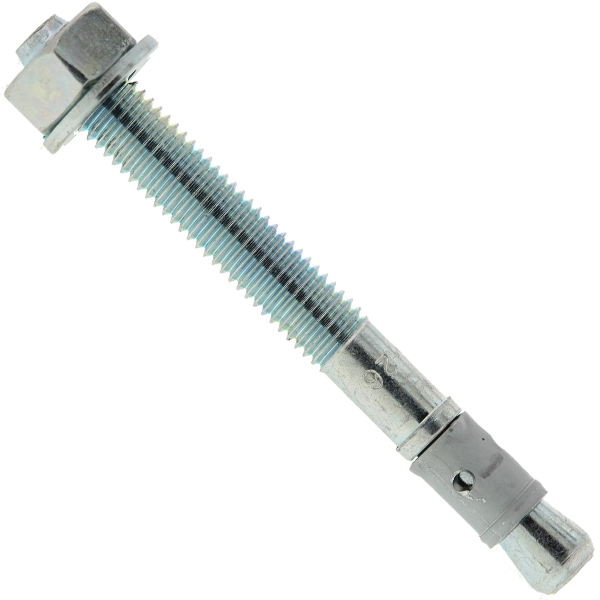

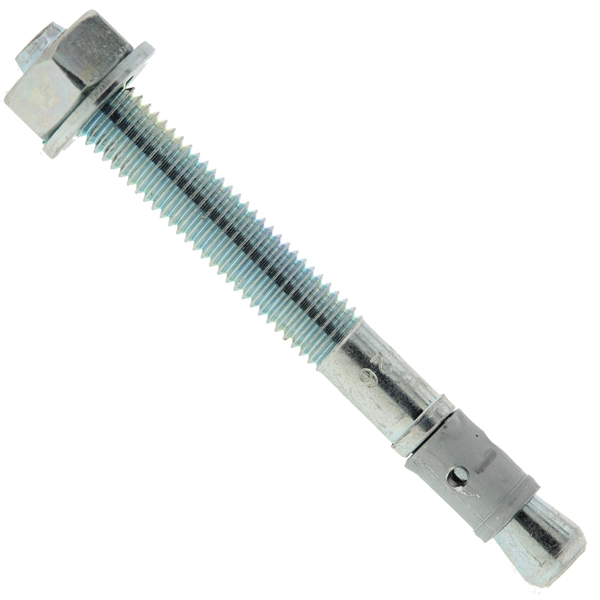

Placez ce goujon d'ancrage Spit FIX3 dans votre maçonnerie pour créer un point d'ancrage très performant.

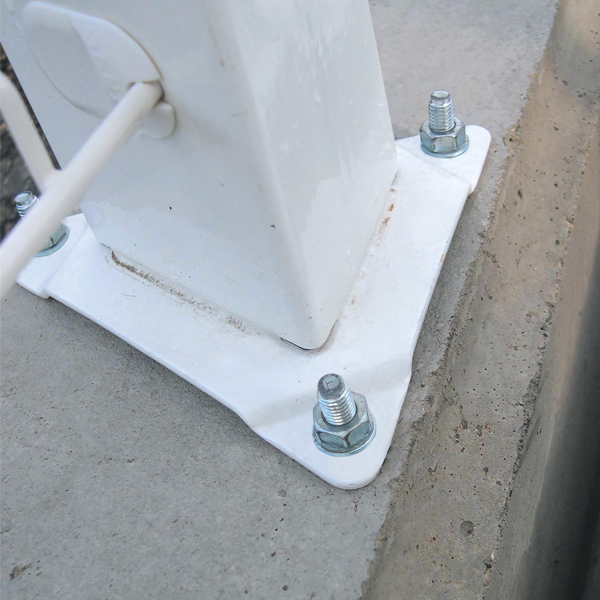

Fournie avec un écrou et une rondelle prémontés, cette cheville lourde à expansion vous permet de réaliser le montage d'une construction métallique ou en bois, de fixer des consoles ou équerres, de monter votre charpente, et bien d'autres utilisation dans le béton non-fissuré.

Très facile à mettre en place, le goujon dispose d'un filetage total pour offrir plus de flexibilité, et une expansion très facile à mettre en œuvre.

Tous nos produits sont vendus neufs.
Conditionnement
1 unité
Loading...

Points forts

  • 30% de performance en plus grâce à sa fabrication, garantissant une très grande résistance du montage
  • Totalement fileté pour plus de polyvalence
  • Se met en place très rapidement avec une expansion très simple
  • Nombreuses applications possibles grâce à sa grande efficacité

Description

Ce goujon d'ancrage Spit FIX3 vous permet d'obtenir une installation très robuste et fiable.

  • Cheville à expansion par vissage à couple contrôlé.
  • ETE option 7 : utilisation dans le béton non-fissuré.
  • Expansion rapide grâce à la conception améliorée du clip.
  • Angle de cône réduit pour une meilleure distribution de la charge.
  • Filetage total assurant une plus grande amplitude de serrage.

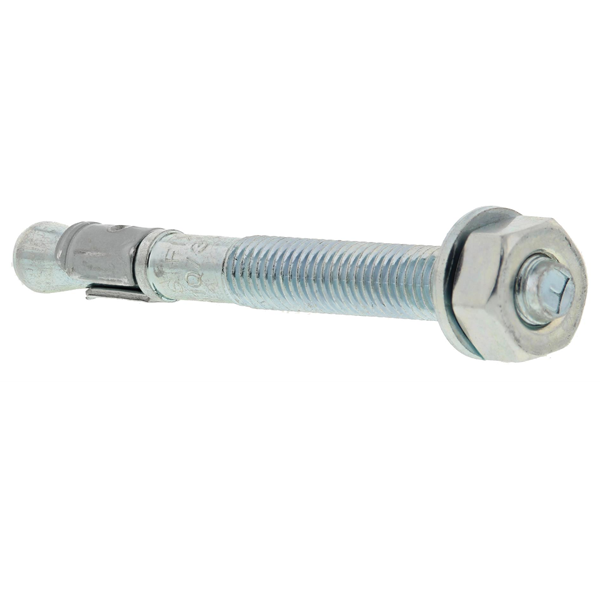

  • Avec écrous et rondelles déjà montés.
  • Conditionnement : boîte de 10 unités.

Exemples d'applications :

  • Montage charpentes et poutres en bois et en acier.
  • Rails de guidages d'élévateurs.

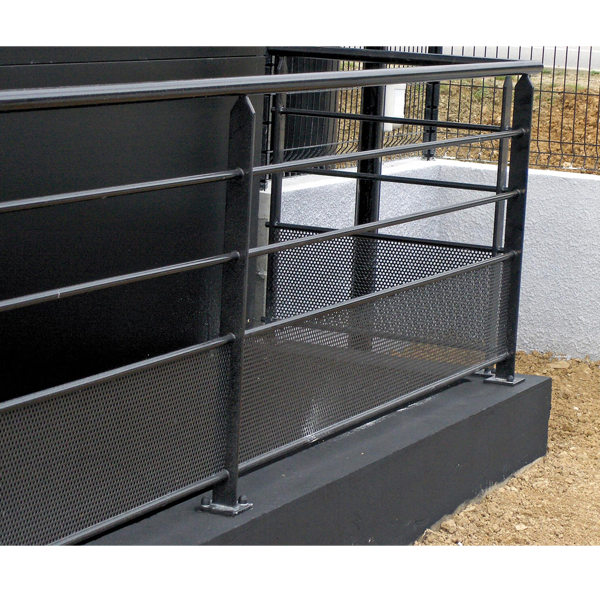

  • Portes portails industriels.

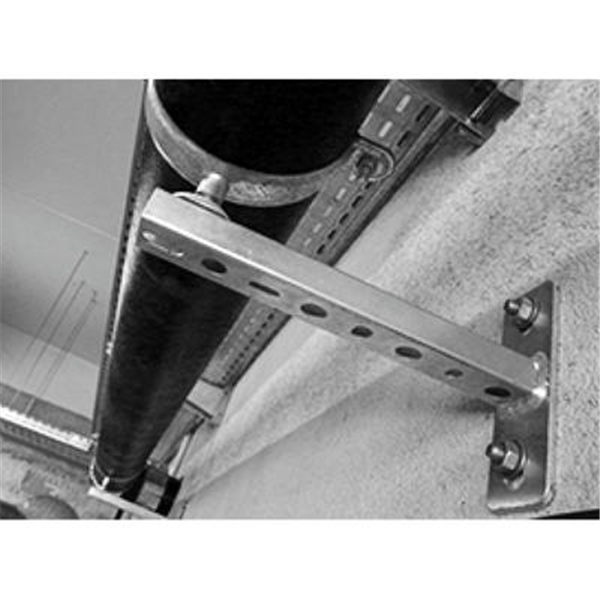

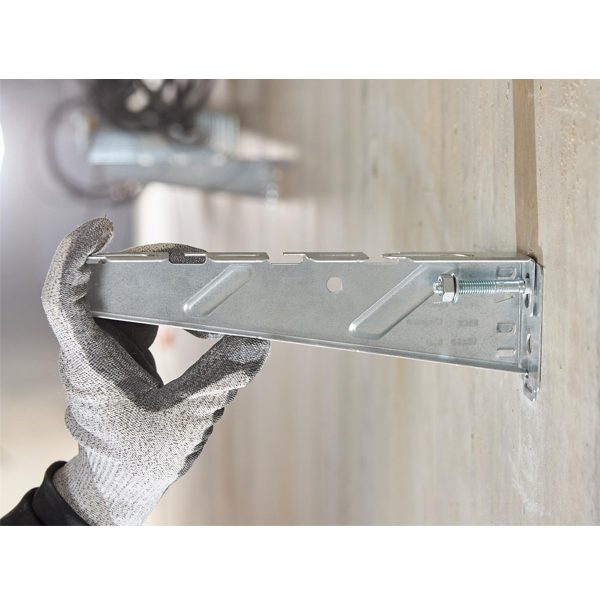

  • Chemins de câbles, consoles et équerres métalliques.
  • Installation de climatisation, ventilation et chauffage.

Caractéristiques techniques :

Dimensions :

Diamètre cheville 20 mm
Diamètre de perçage 20 mm
Longueur cheville 170 mm
Epaisseur minimale du matériau de base 160 mm
Profondeur maximale d’ancrage 100 mm
Epaisseur maximale pièce à fixer 30 mm
Distance minimale en bord de dalle 120 mm
Distance minimale entre fixations 100 mm
Diamètre de dégagement 22 mm
Profondeur minimale de perçage 130 mm
Dimensions de la clé pour chevilles 30 mm
Diamètre du filetage métrique M20

Composition :

Corps du goujon Façonné à froid, NFA 35-053 / Zinc électro-galvanisé (5 µm).
Douille Façonnée à froid, NFA 35-231
Ecrou Classe de résistance de l'acier 6 ou 8, ISO 898-2
Rondelle Acier, NF E 25513
Filetage Acier zingué

Performances :

Couple de serrage 160 N.m
Charge recommandée en cisaillement sur béton non fissuré C20/25 29 kN
Charge recommandée en traction sur béton non fissuré C20/25 24.05 kN
